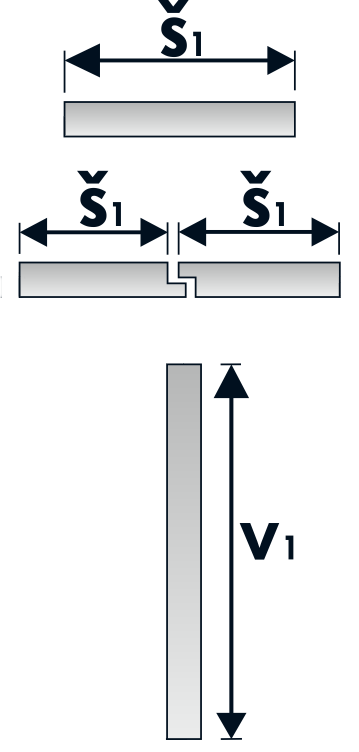

Rozmerové rady dverných krídel

		dverné krídlo vnútorné rozmery [mm]	dverné krídlo vonkajšie rozmery [mm]	dverné krídlo vonkajšie rozmery [mm]

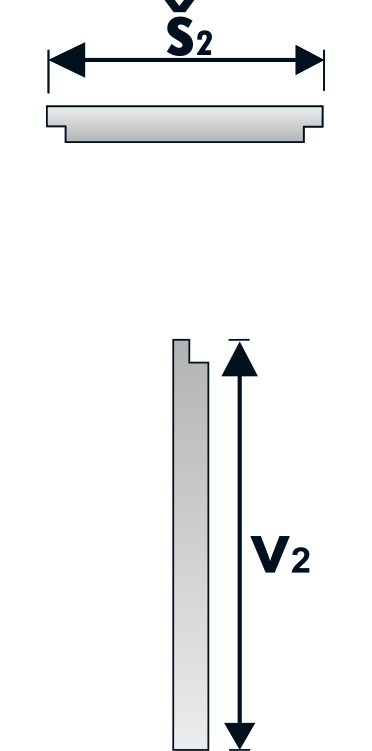

		FALCOVÉ		BEZFALCOVÉ	REVERZNÉ	SKRYTÉ s nadpražím	SKRYTÉ bez nadpražia

Typizovaná šírka		Š₁ x V₁	Š₂ x V₂	Š₁ x V₁	Š₂ x V₂	Š₂ x V₂	Š₂ x V₂
Výšková podniková norma "STN"-197	60 70 80 90 125 145 165 185	620 x 1970 720 x 1970 820 x 1970 920 x 1970 620/645 x 1970 720/745 x 1970 820/845 x 1970 920/945 x 1970	650 x 1985 750 x 1985 850 x 1985 950 x 1985 650/660 x 1985 750/760 x 1985 850/860 x 1985 950/960 x 1985	622 x 1971 722 x 1971 822 x 1971 922 x 1971 641/641 x 1971 741/741 x 1971 841/841 x 1971 941/941 x 1971	652 x 1985 752 x 1985 852 x 1985 952 x 1985	615 x 1975 715 x 1975 815 x 1975 915 x 1975	615 x 2016 715 x 2016 815 x 2016 915 x 2016
Výšková podniková norma "D"-210	60 70 80 90 125 145 165 185	620 x 2100 720 x 2100 820 x 2100 920 x 2100 620/645 x 2100 720/745 x 2100 820/845 x 2100 920/945 x 2100	650 x 2115 750 x 2115 850 x 2115 950 x 2115 650/660 x 2115 750/760 x 2115 850/860 x 2115 950/960 x 2115	622 x 2101 722 x 2101 822 x 2101 922 x 2101 641/641 x 2101 741/741 x 2101 841/841 x 2101 941/941 x 2101	652 x 2115 752 x 2115 852 x 2115 952 x 2115	615 x 2105 715 x 2105 815 x 2105 915 x 2105	615 x 2146 715 x 2146 815 x 2146 915 x 2146

Rozmerové rady zárubní

		FALCOVÚ/ BEZFALCOVÚ	PROTIPOŽIARNU	Svetlosť zárubne [mm]	pri 60 mm obložke	pri 80 mm obložke	pri 100 mm obložke	pri 120 mm obložke
		Rozmery stavebného otvoru pre zárubňu [mm]		Svetlosť zárubne [mm]	Vonkajší rozmer zárubne vrátane obložiek [mm]

Typizovaná šírka		Š₁ x V₁	Š₂ x V₂	Š₄ x V₄	Š₅ x V₅
Výšková podniková norma "STN"-197	60 70 80 90 125 145 165 185	680-700 x 2010-2040 780-800 x 2010-2040 880-900 x 2010-2040 980-1000 x 2010-2040 1350-1370 x 2010-2040 1550-1570 x 2010-2040 1750-1770 x 2010-2040 1950-1970 x 2010-2040	710-720 x 2025-2040 810-820 x 2025-2040 910-920 x 2025-2040 1010-1020 x 2025-2040 1360-1370 x 2025-2040 1560-1570 x 2025-2040 1760-1770 x 2025-2040 1960-1970 x 2025-2040	606 x 1970 706 x 1970 806 x 1970 906 x 1970 1256 x 1970 1456 x 1970 1656 x 1970 1856 x 1970	750 x 2042 850 x 2042 950 x 2042 1050 x 2042 1400 x 2042 1600 x 2042 1800 x 2042 2000 x 2042	790 x 2062 890 x 2062 990 x 2062 1090 x 2062 1440 x 2062 1640 x 2062 1840 x 2062 2040 x 2062	830 x 2082 930 x 2082 1030 x 2082 1130 x 2082 1480 x 2082 1680 x 2082 1880 x 2082 2080 x 2082	870 x 2102 970 x 2102 1070 x 2102 1170 x 2102 1520 x 2102 1720 x 2102 1920 x 2102 2120 x 2102
Výšková podniková norma "D"-210	60 70 80 90 125 145 165 185	680-700 x 2140-2170 780-800 x 2140-2170 880-900 x 2140-2170 980-1000 x 2140-2170 1350-1370 x 2140-2170 1550-1570 x 2140-2170 1750-1770 x 2140-2170 1950-1970 x 2140-2170		606 x 2100 706 x 2100 806 x 2100 906 x 2100 1256 x 2100 1456 x 2100 1656 x 2100 1856 x 2100	750 x 2172 850 x 2172 950 x 2172 1050 x 2172 1400 x 2172 1600 x 2172 1800 x 2172 2000 x 2172	790 x 2192 890 x 2192 990 x 2192 1090 x 2192 1440 x 2192 1640 x 2192 1840 x 2192 2040 x 2192	830 x 2212 930 x 2212 1030 x 2212 1130 x 2212 1480 x 2212 1680 x 2212 1880 x 2212 2080 x 2212	870 x 2232 970 x 2232 1070 x 2232 1170 x 2232 1520 x 2232 1720 x 2232 1920 x 2232 2120 x 2232

		REVERZNÚ	Vnútorná šírka ostenia zárubne [mm]	Prechod [mm]	pri 80 mm obložke
		Rozmery stavebného otvoru pre zárubňu [mm]	Vnútorná šírka ostenia zárubne [mm]	Prechod [mm]	Vonkajší rozmer zárubne vrátane obložiek [mm]

Typizovaná šírka		Š₁ x V₁	Š₄ x V₄	Š₆ x V₆	Š₅ x V₅ dverová obložka	Š₅ x V₅ slepá obložka
Výšková podniková norma "STN"-197	60 70 80 90	740 x 2037 840 x 2037 940 x 2037 1040 x 2037	660 x 1997 760 x 1997 860 x 1997 960 x 1997	601 x 1982 701 x 1982 801 x 1982 901 x 1982	790 x 2062 890 x 2062 990 x 2062 1090 x 2062	844 x 2089 944 x 2089 1044 x 2089 1144 x 2089
Výšková podniková norma "D"-210	60 70 80 90	740 x 2167 840 x 2167 940 x 2167 1040 x 2167	660 x 2127 760 x 2127 860 x 2127 960 x 2127	601 x 2112 701 x 2112 801 x 2112 901 x 2112	790 x 2192 890 x 2192 990 x 2192 1090 x 2192	844 x 2219 944 x 2219 1044 x 2219 1144 x 2219

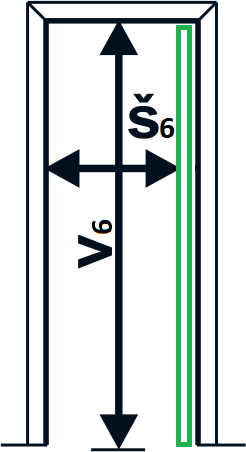

		SKRYTÁ ZÁRUBŇA s nadpražím	Svetlosť zárubne [mm]	Prechod pri reverznom osadení [mm]
		Rozmery stavebného otvoru pre zárubňu [mm]	Svetlosť zárubne [mm]	Prechod pri reverznom osadení [mm]

Typizovaná šírka		Š₁ x V₁	Š₄ x V₄	Š₆ x V₆
Výšková podniková norma "STN"-197	60 70 80 90	703 x 2024 803 x 2024 903 x 2024 1003 x 2024	601 x 1973 701 x 1973 801 x 1973 901 x 1973	564 x 1973 664 x 1973 764 x 1973 864 x 1973
Výšková podniková norma "D"-210	60 70 80 90	703 x 2154 803 x 2154 903 x 2154 1003 x 2154	601 x 2103 701 x 2103 801 x 2103 901 x 2103	564 x 2103 664 x 2103 764 x 2103 864 x 2103

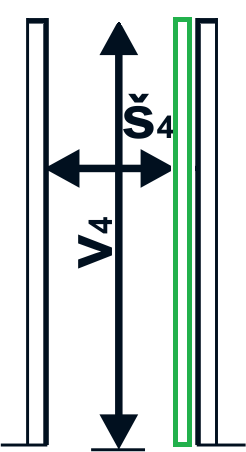

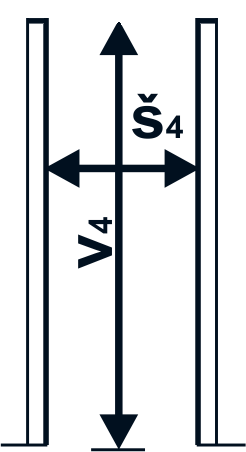

		SKRYTÁ ZÁRUBŇA bez nadpražia	Svetlosť zárubne [mm]	Prechod pri reverznom osadení [mm]
		Rozmery stavebného otvoru pre zárubňu [mm]	Svetlosť zárubne [mm]	Prechod pri reverznom osadení [mm]

Typizovaná šírka		Š₁ x V₁	Š₄ x V₄	Š₆ x V₆
Výšková podniková norma "STN"-197	60 70 80 90	703 x 2024 803 x 2024 903 x 2024 1003 x 2024	601 x 2017 701 x 2017 801 x 2017 901 x 2017	564 x 2017 664 x 2017 764 x 2017 864 x 2017
Výšková podniková norma "D"-210	60 70 80 90	703 x 2154 803 x 2154 903 x 2154 1003 x 2154	601 x 2147 701 x 2147 801 x 2147 901 x 2147	564 x 2147 664 x 2147 764 x 2147 864 x 2147
